Quali caratteristiche di sicurezza sono incluse nei sistemi di macchine a blocchi Zenith in Germania?

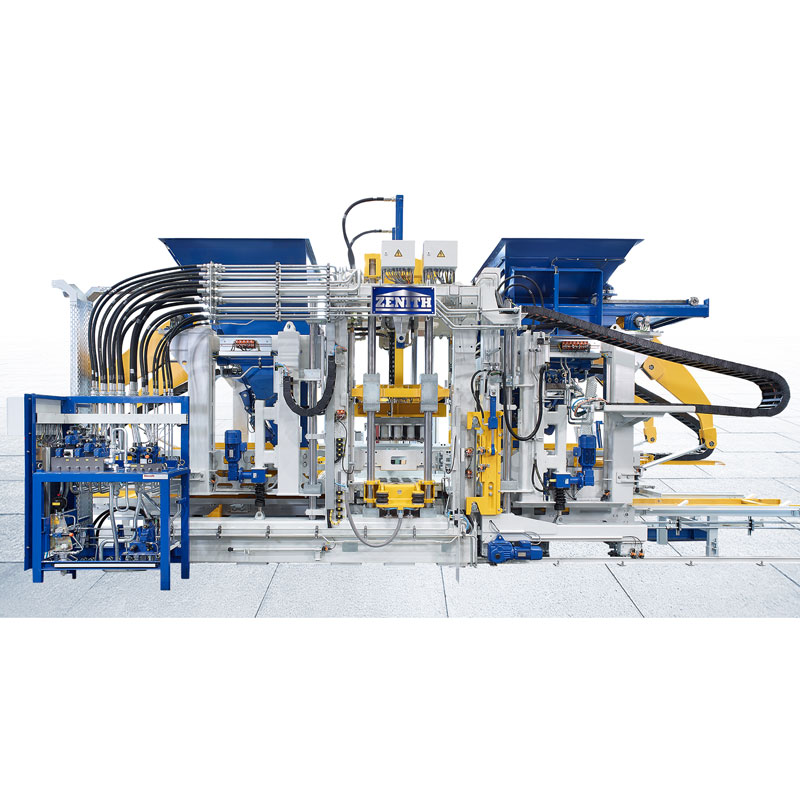

Nel settore dei macchinari pesanti, la sicurezza non è un extra opzionale: è la base su cui si costruisce una produzione affidabile. ILGermania Zenith Block Machine, una pietra angolare della moderna produzione di blocchi di cemento, è progettato con un'architettura di sicurezza completa e stratificata che protegge gli operatori, il personale di manutenzione e l'attrezzatura stessa. In QGM, la nostra fabbrica produce questi sistemi da oltre due decenni e abbiamo integrato la sicurezza in ogni fase del processo di progettazione. Non consideriamo la sicurezza come un elenco di funzionalità; lo consideriamo parte integrante del DNA operativo della macchina. Le caratteristiche di sicurezza di una Zenith Block Machine tedesca non sono semplicemente componenti aggiuntivi; sono intrecciati nei sistemi idraulici, elettrici e meccanici, creando una rete protettiva che previene gli incidenti e garantisce tranquillità. Questo articolo analizzerà questi livelli di sicurezza, dalle protezioni fisiche fondamentali ai sistemi di monitoraggio elettronico avanzati, fornendo una comprensione completa di come la Zenith Block Machine tedesca protegge i suoi utenti.

La filosofia di sicurezza alla base della Germany Zenith Block Machine può essere descritta come "difesa in profondità". Ciò significa che nessun singolo punto di guasto può portare a una situazione pericolosa. Sistemi di sicurezza multipli e indipendenti lavorano di concerto per prevenire, mitigare e rispondere a potenziali rischi. Ad esempio, il sistema idraulico è dotato di valvole limitatrici di pressione, dischi di rottura e valvole di ritegno pilotate che impediscono movimenti incontrollati. L'impianto elettrico è dotato di relè di sicurezza ridondanti, arresti di emergenza e protezione da sovraccarico del motore che possono spegnere istantaneamente la macchina. Inoltre, il design meccanico incorpora protezioni fisiche, porte interbloccate e controlli a due mani che impediscono l'accesso accidentale ad aree pericolose. In questo articolo esploreremo queste funzionalità in dettaglio, analizzando come funzionano individualmente e come si integrano per creare un ambiente di produzione intrinsecamente sicuro. Che tu sia un direttore di stabilimento, un ingegnere della sicurezza o un operatore, questa guida ti fornirà le conoscenze tecniche per apprezzare l'integrità della sicurezza di una macchina Zenith Block tedesca.

Sommario

• 1. In che modo i sistemi idraulici forniscono più livelli di sicurezza?
• 2. In che modo l'architettura di controllo elettrico previene i pericoli?
• 3. Quali sono le specifiche tecniche principali delle caratteristiche di sicurezza?
• 4. Come vengono convalidate e mantenute le caratteristiche di sicurezza durante il funzionamento quotidiano?
• Domande frequenti (FAQ)
• Conclusione e consultazione sulla sicurezza

In che modo i sistemi idraulici forniscono più livelli di sicurezza?

Il sistema idraulico è il motore della Zenith Block Machine tedesca, poiché genera le immense forze necessarie per comprimere il calcestruzzo in blocchi solidi. Con pressioni che spesso superano i 280 bar, il potenziale energetico immagazzinato nel sistema è enorme. Le funzionalità di sicurezza integrate nel circuito idraulico non servono solo a prevenire i guasti; riguardano la prevenzione di guasti catastrofici e la garanzia di un funzionamento controllato. L'architettura di sicurezza del sistema idraulico può essere intesa come una serie di "zone" protettive, ciascuna progettata per contenere e gestire uno specifico tipo di guasto.

Zona 1: protezione da sovrapressione– Il circuito idraulico è dotato di più valvole limitatrici di pressione, ciascuna tarata su un set point specifico. La valvola di sicurezza primaria è impostata per aprirsi a 300 bar, ovvero 20 bar al di sopra della pressione massima di esercizio. Se la pressione supera questo valore, la valvola si apre e devia l'olio nel serbatoio. Una valvola di sicurezza secondaria e ridondante è impostata a 320 bar e fornisce un supporto in caso di guasto della valvola primaria. Inoltre, la nostra Zenith Block Machine tedesca è dotata di un pressostato di alta pressione che attiva un allarme e spegne la pompa se la pressione raggiunge i 310 bar, aggiungendo uno strato elettronico di protezione prima ancora che le valvole di sicurezza meccaniche vengano testate.

Zona 2: controllo del movimento– Prevenire movimenti involontari è fondamentale. I cilindri idraulici che sollevano la tavola dello stampo, comprimono la miscela ed espellono i blocchi sono controllati da valvole di ritegno pilotate. Queste valvole assicurano che il cilindro non si muova a meno che la pressione idraulica non venga applicata attivamente nella direzione corretta. Ciò significa che anche se una linea idraulica scoppia o la valvola di controllo si guasta, il cilindro rimarrà bloccato nella sua posizione attuale, impedendo una caduta improvvisa e incontrollata di uno stampo pesante o della piastra di compressione.

Zona 3: Interblocchi sequenziali– Le operazioni idrauliche della Germany Zenith Block Machine sono governate da una sequenza precisa. Una serie di pressostati e sensori di prossimità assicurano che un'operazione sia completamente completata prima che inizi quella successiva. Ad esempio, il cilindro di espulsione non può ritrarsi finché il cilindro di compressione non è completamente tornato nella sua posizione iniziale. Questo interblocco logico previene scenari di "collisione" in cui due cilindri opposti potrebbero tentare di muoversi simultaneamente, causando danni meccanici e potenziali pericoli.

Zona 4: Sicurezza degli accumulatori– Il sistema idraulico utilizza accumulatori per immagazzinare energia per corse rapide di pressatura ed espulsione. Questi accumulatori sono dotati di dischi di rottura progettati per rompersi a una pressione di gran lunga superiore al normale intervallo operativo, scaricando in modo sicuro la carica di gas nell'atmosfera e prevenendo una rottura violenta. La macchina include anche una valvola di scarico manuale che consente di depressurizzare completamente l'accumulatore durante la manutenzione, garantendo zero energia immagazzinata prima che qualcuno entri nell'area della pressa.

L'effetto collettivo di queste caratteristiche è un sistema idraulico che non è solo potente, ma anche straordinariamente sicuro. I test effettuati dalla nostra fabbrica hanno dimostrato che, anche nell'improbabile eventualità di guasti a più componenti, la Zenith Block Machine tedesca può comunque essere portata in uno stato sicuro e fermo senza causare danni al personale o alla macchina.

In che modo l'architettura di controllo elettrico previene i pericoli?

Mentre il sistema idraulico fornisce il muscolo, il sistema di controllo elettrico è il cervello, la parte che decide quando e dove applicare la forza. L'architettura di sicurezza elettrica della Germany Zenith Block Machine è costruita attorno al principio del funzionamento "failsafe". Ciò significa che lo stato naturale e diseccitato del sistema è uno stato sicuro. Per spiegare come ciò avviene, possiamo considerare la gerarchia di controllo come una “piramide della sicurezza”, in cui ciascun livello fornisce un backup a quello superiore.

Livello 1: il relè di sicurezza principale– Alla base della piramide si trova il relè di sicurezza principale. Si tratta di un componente dedicato e cablato che monitora i pulsanti di arresto di emergenza, gli interruttori delle porte e la barriera fotoelettrica. A differenza di un PLC, che può essere programmato, il relè di sicurezza è un circuito semplice e verificato che non può essere sovrascritto dal software. Se uno qualsiasi degli ingressi monitorati viene attivato, il relè rimuove fisicamente l'alimentazione dai contattori del motore e dalle valvole idrauliche, arrestando immediatamente la macchina. Questa è la massima sicurezza.

Livello 2: Il controllore di sicurezza programmabile (PSC)– Sopra il relè principale si trova un PSC, utilizzato per funzioni di sicurezza più complesse. Il PSC monitora la velocità della pompa idraulica, la posizione della pressa e la pressione nel sistema. È programmato per rilevare anomalie, come un improvviso calo di pressione (che potrebbe indicare una tubazione rotta) o un'accelerazione inaspettata di una bombola. Se vengono rilevati, il PSC avvia un arresto controllato, che è più fluido e meno dannoso per la macchina rispetto a un arresto di emergenza, ma ugualmente sicuro.

Livello 3: L'interfaccia uomo-macchina (HMI) e la diagnostica– Il livello più alto della piramide è l'HMI, che fornisce all'operatore informazioni in tempo reale sullo stato di sicurezza della macchina. Il display mostra quali porte sono aperte, lo stato delle valvole idrauliche di sicurezza e la posizione della pressa. Se viene attivato un dispositivo di sicurezza, l'HMI mostra un messaggio chiaro e semplice che spiega la causa. Ciò aiuta gli operatori a identificare e risolvere rapidamente i problemi senza dover aprire il quadro elettrico e tracciare i cavi, migliorando sia la sicurezza che i tempi di attività.

Livello 4: protezione del motore e monitoraggio termico– Ogni motore della Germany Zenith Block Machine è protetto da un protettore elettronico del motore che monitora la corrente e la temperatura. Se un motore si surriscalda o assorbe corrente eccessiva, la protezione interrompe l'alimentazione, prevenendo incendi elettrici. Allo stesso modo, la temperatura dell'olio idraulico viene costantemente monitorata; se supera una soglia di sicurezza, la macchina emette un avviso e, se la temperatura continua a salire, spegne automaticamente il ciclo produttivo per evitare danni ai componenti idraulici.

L'architettura di controllo elettrico della Zenith Block Machine tedesca è progettata per l'automonitoraggio. I sistemi di sicurezza vengono continuamente testati durante il funzionamento della macchina ed ogni anomalia viene immediatamente segnalata. Ciò garantisce che le caratteristiche di sicurezza stesse siano sempre pronte. AQuangong Machinery Co., Ltd., crediamo che la migliore funzionalità di sicurezza sia quella a cui non devi pensare perché sai che funziona sempre.

Quali sono le specifiche tecniche principali delle caratteristiche di sicurezza?

Comprendere le specifiche tecniche delle caratteristiche di sicurezza su una macchina Zenith Block tedesca è essenziale per una corretta selezione e convalida. Queste specifiche non sono solo numeri; sono le misure quantificabili delle capacità protettive della macchina. La nostra fabbrica fornisce una scheda dati di sicurezza dettagliata con ogni macchina e la tabella seguente fornisce un riepilogo dei parametri tecnici chiave che definiscono il sistema di sicurezza. Questi dati vengono utilizzati dagli ingegneri della sicurezza per integrare la macchina in un sistema di sicurezza a livello di impianto e per calcolare il livello di prestazione (PL) e il livello di integrità della sicurezza (SIL) dell'intera linea di produzione.

Oltre a questi componenti standard, la Zenith Block Machine tedesca include numerosi dettagli tecnici aggiuntivi relativi alla sicurezza. Il serbatoio idraulico è progettato con un filtro di aspirazione rialzato e un tappo magnetico per catturare i detriti metallici, prevenendo la contaminazione delle elettrovalvole. L'involucro elettrico ha un grado di protezione IP65, ovvero è ermetico alla polvere e protetto contro i getti d'acqua a bassa pressione, garantendo che i circuiti di sicurezza non vengano compromessi da un semplice lavaggio. I pannelli di controllo sono dotati di un arresto di emergenza cablato in una configurazione duplex, il che significa che un singolo filo interrotto non può disattivare la funzione di arresto di emergenza. Questi dettagli tecnici, anche se sottili, sono fondamentali per garantire che le specifiche di sicurezza siano soddisfatte durante tutta la vita operativa della macchina, non solo il giorno in cui lascia la fabbrica.

Inoltre, la nostra fabbrica fornisce una serie completa di documentazione di certificazione per tutti i componenti relativi alla sicurezza. Ciò include la dichiarazione di conformità CE, nonché i rapporti di prova per i livelli di prestazione certificati delle funzioni di sicurezza. Questa tracciabilità è fondamentale per i responsabili della sicurezza degli impianti che devono dimostrare la conformità alle normative in materia di salute e sicurezza sul lavoro (ad esempio OSHA negli Stati Uniti o PUWER nel Regno Unito). Con la Germany Zenith Block Machine non riceverai solo una macchina; stai ottenendo un sistema di sicurezza completamente documentato.

Come vengono convalidate e mantenute le caratteristiche di sicurezza durante il funzionamento quotidiano?

Avere caratteristiche di sicurezza sofisticate è solo metà dell’opera. Devono essere opportunamente validati all'avviamento e sottoposti a manutenzione per tutta la vita della macchina. La Germany Zenith Block Machine è progettata per rendere questo processo di validazione semplice e sistematico. La nostra fabbrica ha sviluppato un "protocollo di convalida della sicurezza" completo che viene utilizzato durante la messa in servizio ed è consigliato per la ricertificazione annuale. Questo protocollo trasforma il processo di convalida in una lista di controllo strutturata che può essere completata da personale di manutenzione addestrato.

Controllo di sicurezza pre-avvio (livello operatore)– Prima di avviare la macchina per la giornata, una rapida ispezione visiva è fondamentale. Ciò include la verifica che tutte le protezioni di sicurezza siano a posto e che le barriere fotoelettriche siano allineate e libere da ostruzioni. L'operatore deve inoltre verificare che i pulsanti di arresto di emergenza non siano bloccati e che i comandi a due mani funzionino. Viene eseguita una semplice sequenza di prova: l'operatore tenta di avviare la macchina stando nella zona della barriera fotoelettrica, assicurandosi che la macchina non si avvii. Ciò conferma che la barriera fotoelettrica è operativa. Il PLC della macchina registra questi controlli giornalieri, fornendo un registro di conformità alla sicurezza.

Test funzionale settimanale (livello di manutenzione)– Test più dettagliati vengono eseguiti settimanalmente. Ciò include un test del sistema idraulico: l'operatore fermerà la pressa contro lo stampo a bassa pressione e monitorerà il calo di pressione, verificando che le valvole di ritegno pilotate mantengano il cilindro in posizione. Gli arresti di emergenza vengono testati individualmente per garantire che tutti arrestino la macchina. Il sistema di controllo della macchina genererà un rapporto, indicando quale componente di sicurezza è stato testato e quando.

Ricertificazione annuale (livello ingegneristico)– La convalida più completa è la ricertificazione annuale, spesso richiesta dalle compagnie assicurative e dagli organismi di regolamentazione. Durante questo processo, un tecnico certificato della nostra fabbrica o di una terza parte approvata testa la funzionalità di ogni componente di sicurezza. Le valvole di sicurezza idrauliche sono calibrate su un banco di prova per confermare la loro pressione di apertura. Il tempo di risposta dei relè di sicurezza viene misurato con un oscilloscopio per garantire che rientri nella specifica di 50 ms. Questa ricertificazione annuale fornisce un elevato grado di certezza che la macchina funziona in modo sicuro.

Programma di manutenzione preventiva– La Germany Zenith Block Machine dispone di un piano di manutenzione programmata per tutti i componenti critici per la sicurezza. Ad esempio, le valvole di ritegno a comando idraulico vengono ispezionate e riposizionate ogni 12 mesi. Ogni sei mesi viene controllata la pulizia e il corretto allineamento delle barriere fotoelettriche e degli interruttori delle porte. La resistenza dei contatti dell'arresto di emergenza viene verificata ogni 18 mesi. Questa manutenzione proattiva garantisce che le caratteristiche di sicurezza non si deteriorino nel tempo, mantenendo l'integrità di sicurezza della macchina.

Oltre a queste procedure strutturate di validazione e manutenzione, la Germany Zenith Block Machine è dotata di un sistema diagnostico che monitora continuamente lo stato di salute dei componenti di sicurezza. Ad esempio, la barriera fotoelettrica dispone di una funzione di autodiagnostica che verifica la presenza di guasti nell'elettronica interna e fa lampeggiare un codice di errore specifico se viene rilevato un problema. Il PLC della macchina monitora la corrente del motore della pompa idraulica e genererà un avviso se il motore assorbe più corrente rispetto alla linea di base, indicando un potenziale sovraccarico o un guasto della pompa. Combinando un processo di validazione strutturato con un monitoraggio diagnostico continuo, forniamo una Zenith Block Machine tedesca che non solo include caratteristiche di sicurezza, ma garantisce anche che rimangano efficaci per l'intera vita operativa della macchina.

Domande frequenti (FAQ)

Domanda 1: Qual è la differenza tra l'"arresto di emergenza" e l'"arresto di sicurezza" su una macchina Zenith Block tedesca?

Risposta: L'arresto di emergenza (E-Stop) è il pulsante di sicurezza definitivo. Toglie immediatamente l'alimentazione a tutti i motori e alle valvole idrauliche, arrestando rapidamente la macchina. Si tratta di un'azione che protegge il personale in caso di emergenza ma può essere gravosa per i componenti meccanici. La sosta di sicurezza è una sosta più aggraziata. Viene attivato dal controller di sicurezza programmabile quando rileva un'anomalia, come l'apertura di una porta. Un arresto di sicurezza termina il ciclo corrente (se possibile) e quindi parcheggia la pressa in una posizione aperta e sicura prima di bloccare i sistemi. Questa è la reazione preferita in quanto protegge sia l'operatore che la macchina. La nostra Germany Zenith Block Machine le include entrambe, fornendo una risposta adeguata al livello di rischio.

Domanda 2: Come posso essere sicuro che i sistemi di sicurezza della Germany Zenith Block Machine non vengano aggirati dagli operatori?

Risposta: Prevenire il bypass è un requisito di progettazione fondamentale. I circuiti di sicurezza della macchina sono fisicamente isolati dai circuiti di controllo standard. La logica di sicurezza è implementata utilizzando relè dedicati e cablati, non solo software PLC. I relè di sicurezza sono racchiusi e il loro cablaggio è protetto. Qualsiasi tentativo di bypassare un ingresso di sicurezza, come cortocircuitare l’interruttore di una porta, richiederebbe l’apertura del pannello di controllo e il ricablaggio attivo, un’azione ovvia che viola i protocolli di sicurezza standard. Inoltre il PLC della macchina registra eventuali interventi legati alla sicurezza. L'uso di interblocchi meccanici sulle porte rende difficile anche il bypass fisico. La nostra esperienza dimostra che con una formazione adeguata e una cultura della sicurezza, l’elusione è estremamente rara.

Domanda 3: Quali sono i requisiti per il controllo a due mani sulla Zenith Block Machine tedesca?

Risposta: Il controllo a due mani sulla Zenith Block Machine tedesca è una caratteristica di sicurezza fondamentale per l'operazione di pressatura. Si tratta di un controllo di tipo IIIC secondo ISO 13851, che richiede la pressione simultanea di due pulsanti separati. I segnali elettrici devono arrivare al relè di sicurezza entro 0,3 secondi l'uno dall'altro. Se si preme prima un pulsante, il ciclo di pressatura non si avvierà. Questo design garantisce che le mani dell'operatore siano lontane dalla zona di pressatura quando si verifica la compressione ad alta forza. Questa caratteristica è un requisito fondamentale per la produzione sicura di blocchi.

Domanda 4: Il sistema idraulico della Germany Zenith Block Machine è sicuro per l'ambiente in caso di perdite?

Risposta: Sebbene il sistema idraulico utilizzi olio idraulico standard, abbiamo adottato diverse misure protettive per gestire potenziali perdite. Il sistema di controllo della macchina rileverà una rapida caduta di pressione, indicativa di una perdita significativa, e avvierà un arresto controllato. La macchina stessa è predisposta con vaschette raccogligocce sotto le valvole e raccordi per contenere piccole perdite. Come opzione consigliamo inoltre l'uso di un fluido idraulico biodegradabile e rispettoso dell'ambiente (tipo HFC o HFD). Questi fluidi hanno un impatto ambientale molto inferiore in caso di fuoriuscita. La nostra macchina Zenith Block tedesca è progettata per essere compatibile con questi fluidi.

Domanda 5: Quale formazione fornisce Quangong Machinery Co., Ltd. per la sicurezza delle macchine?

Risposta: Forniamo una formazione completa sulla sicurezza come parte della nostra messa in servizio e del supporto post-vendita. La formazione copre: lo scopo e il funzionamento di ciascuna funzione di sicurezza, come eseguire i controlli pre-avvio giornalieri, come interpretare e rispondere agli avvisi diagnostici di sicurezza della macchina e la procedura corretta per la risposta e l'isolamento di emergenza. La formazione non è solo una lezione; include esercitazioni pratiche in cui gli operatori e il personale di manutenzione seguono effettivamente le procedure di convalida della sicurezza. Forniamo anche una copia digitale del manuale di sicurezza e una serie di video di aggiornamento sulla sicurezza online. Il nostro impegno per la sicurezza va oltre la semplice fornitura dell'hardware; garantiamo che la conoscenza del suo funzionamento sicuro venga trasferita al tuo team.

Conclusione: la sicurezza è un fondamento dell'ingegneria, non un ripensamento

Per noi, le caratteristiche di sicurezza di una Zenith Block Machine tedesca non sono un elenco di punti elenco; sono una filosofia ingegneristica integrata. Dalle valvole di sicurezza idrauliche ridondanti al controller di sicurezza programmabile con automonitoraggio, ogni componente è progettato per svolgere uno specifico ruolo protettivo. Non ci limitiamo a "aggiungere sicurezza"; lo progettiamo nel cuore stesso della macchina. Scegliendo una Germany Zenith Block Machine, investi in un sistema di produzione che rispetta i suoi operatori e ne protegge la longevità. Il nostro impegno per la sicurezza è costante ed è un riflesso diretto dei nostri valori fondamentali in Quangong Machinery Co., Ltd.

Se stai valutando i sistemi di sicurezza per il tuo impianto di produzione di blocchi o desideri una presentazione dettagliata sulla sicurezza per il tuo team, contattaci. Offriamo audit di sicurezza in loco e sessioni di formazione. Il nostro team è pronto a dimostrare come la Zenith Block Machine tedesca può portare un nuovo standard di sicurezza alla vostra linea di produzione.Contatta Quangong Machinery Co., Ltd. oggi stessoper programmare una consulenza sulla sicurezza e vedere le funzionalità in azione.
