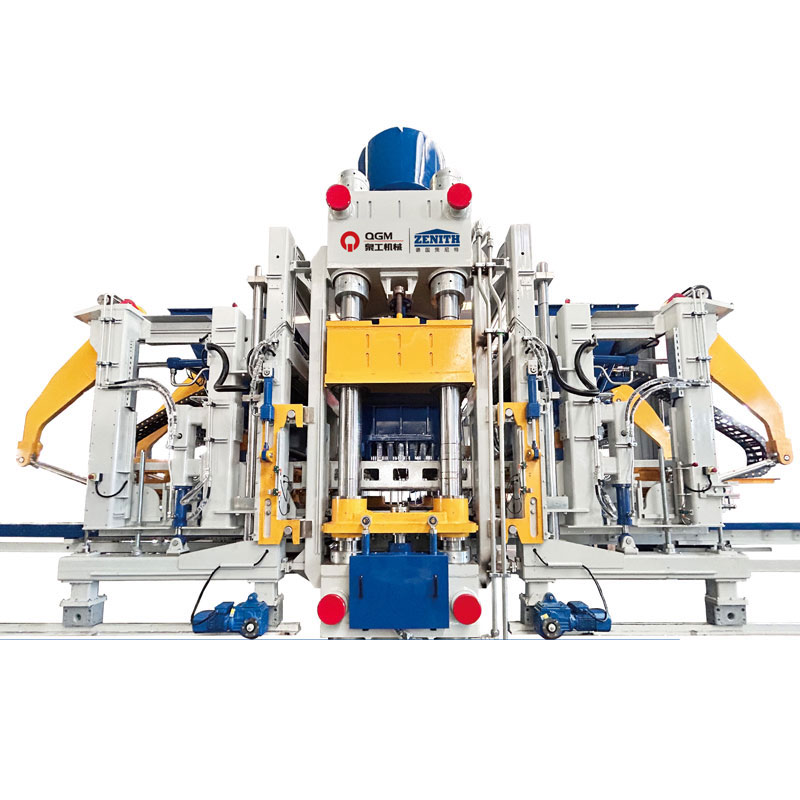

Blocchiera senza pallet Zenith 940SC

In qualità di produttore professionale, vorremmo fornirvi la macchina per blocchi senza pallet Zenith 940SC. La versatile 940sc offre la più ampia gamma di possibilità di produzione tra tutte le macchine per blocchi di cemento e pavimentazioni presenti sul mercato globale. Può essere utilizzata sia come macchina universale che come macchina dedicata per prodotti non standard e può essere utilizzata per completare un impianto monopallet per la produzione di prodotti di nicchia. Questa macchina è costruita secondo i più alti requisiti di qualità e produce unità sezionali a basso costo come blocchi per pavimentazione con impasto di rivestimento o blocchi cavi ecc.

Principali caratteristiche tecnologiche

1）Il pannello a sfioramento intuitivo e guidato da menu rende il funzionamento della macchina molto semplice. I parametri di produzione per i diversi tipi di stampi e programmi di produzione vengono inseriti e salvati utilizzando le maschere di menu ben organizzate. Per l'elaborazione interna del segnale viene utilizzato un rapido Siemens SPS.

2) Sistema idraulico ad alta efficienza. L'energia idraulica utilizza l'alta pressione a due circuiti; Impianto idraulico con due pompe a pistoni Milti-Star. Utilizza la tecnologia idraulica proporzionale per regolare la velocità e il funzionamento in base ai diversi prodotti realizzati. i movimenti idraulici possono essere azionati simultaneamente e indipendentemente con velocità e pressioni diverse e tutti i dati possono essere impostati sul touch screen. Tutte le informazioni come tempo, calcolo, opzione, velocità idraulica e pressione possono essere impostate tramite touch screen.

3) Sistema di vibrazione ad alta efficienza. La tavola vibrante è progettata per avere quattro diversi livelli di produzione; La parte superiore del tavolo vibrante è divisa in due parti per ottenere una trasmissione uniforme della potenza e una compattazione ottimale; Piastra antiusura sostituibile per la protezione delle parti superiori della tavola vibrante: La tavola vibrante per l'accettazione di due vibratori per raggiungere una forza centrifuga massima di 80 kN; per produrre blocchi alti 50 cm il telaio dello stampo è dotato di vibratori. (Può essere equipaggiato con 2, 4, 6, 8 vibratori in base all'altezza del blocco), I motori di vibrazione utilizzano servomotori.

4) Sistema di alimentazione aggregata. Alimentatore con azionamento idraulico; può regolare la corsa della scatola di alimentazione su una guida ad alta precisione con coppia formica variabile in base a diversi stampi, diametro della ruota di guida dell'alimentatore Ø 80 mm; Raschiatore girevole a comando idraulico (in tre parti) per una corretta pulizia della superficie dello stampo; La griglia di distribuzione azionata idraulicamente garantisce una distribuzione uniforme del calcestruzzo nello stampo; Spazzola di pulizia regolabile in altezza, fissata alla parete anteriore del cassetto di alimentazione per la pulizia dei pattini della testa antimanomissione...

Dati tecnici

Tramoggia del materiale base	1.200 litri
Contenitore di alimentazione del materiale di base	2.000 litri
Tramoggia per pigmenti	800 litri
Contenitore per pigmenti	2.000 litri
Altezza massima di alimentazione del caricatore	2.800 mm
Dimensione della formazione
Lunghezza massima di formazione	1240 mm
Larghezza massima di formazione (produzione sulla tavola vibrante)	1.000 mm
Larghezza massima di formazione (produzione a terra)	1.240 mm
Altezza del prodotto
Produzione multistrato
Altezza minima del prodotto (produzione sul pallet)	50 mm
Massimo. altezza del prodotto	250mm
Altezza massima di impilamento (altezza del pallet di un prodotto a uno strato)	640 mm
Produzione di basso livello su pallet
Altezza massima del prodotto	600 mm
Produzione di basso livello sul pavimento
Altezza massima del prodotto	650 mm
Produzione sul pavimento
Massimo. altezza del prodotto	1.000 mm
Altezza minima del prodotto	250mm
Peso della macchina
Dispositivo senza muffe e pigmenti	11,7T
Dispositivo per pigmenti	1,7T
Dimensioni della macchina
Lunghezza totale (senza dispositivo pigmentato)	4.400 mm
Lunghezza totale (con dispositivo pigmentato)	6.380 mm
Massimo. altezza totale	3.700 mm
Altezza totale minima (altezza di trasporto)	3.240 mm
Larghezza totale (incluso pannello di controllo)	2.540 mm
Sistema di vibrazione
Massimo. forza emozionante della favola vibrante	80KN
minimo forza eccitante della vibrazione superiore	40KN
Consumo energetico
In base al numero massimo di tavoli vibranti	42KW

Capacità produttiva

Tipo di blocco	Dimensione (mm)	Immagini	aty/Ciclo	Tempo di ciclo	Capacità di produzione (per 8 ore)
Blocco cavo	400*200*200		12	Anni '40	8.640 pezzi
Finitrice rettangolare	200*100*60		54	38s	817m2
Finitrice rettangolare (senza facemix)	200*100*60		54	36s	864m2
Finitrici UNI	225*112,5*60-80		40	38s	757m2
Curstone	150*1000*300		4	46s	2.504 pezzi
